Ungleichmäßige Dicke bei sechseckigen Pflastersteinen? Überprüfen Sie zunächst diese drei Designfehler der Form

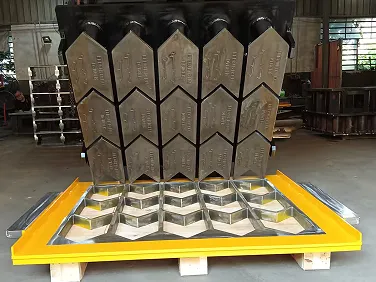

Sechseckige Pflastersteine ​​werden häufig für Erosionsschutz, Rasenparkplätze und Landschaftsbauprojekte verwendet. Ihre sechsseitige Geometrie erfordert eine präzise Formgestaltung. Wenn die Dicke über den gesamten Fertiger variiert – eine Kante ist dicker als die gegenüberliegende Kante oder die Mitte dünner als der Umfang –, liegt das Problem selten an der Betonmischung oder der Maschine. Häufiger ist der Schimmel selbst die Ursache.

In diesem Artikel werden drei häufige Formkonstruktionsfehler untersucht, die zu ungleichmäßigen sechseckigen Pflastersteinen führen. Für jeden Fehler gibt es eine spezifische Lösung. Die Bewältigung dieser Probleme kann Verschwendung reduzieren und Verbesserungen bewirkenBlockKonsistenz und verlängern die Lebensdauer der Form.

Fehler Nr. 1: Ungleichmäßige Abnutzung der Hohlraumwände

Das Problem

Bei einer sechseckigen Pflasterform tritt Beton von unten in den Hohlraum ein und fließt in Richtung der Wände. Die Wände, die der Fließrichtung des Betons zugewandt sind, nutzen sich schneller ab als die gegenüberliegenden Wände. Über Tausende von Zyklen wird eine Seite des Hohlraums dünner als die andere. Der Fertiger kommt dann mit einer Kante heraus, die dicker ist als die gegenüberliegende Kante.

Diese Art der ungleichmäßigen Dicke ist gerichtet. Es erscheint eher als Keilform als als symmetrisches Sechseck. Betreiber machen oft die Vibrationen der Maschine oder die Betonmischung dafür verantwortlich, aber die eigentliche Ursache ist die ungleichmäßige Abnutzung der Hohlraumwände.

Die Lösung

Formenkonstrukteure können den Materialfluss berücksichtigen, indem sie den stark beanspruchten Wänden zusätzliche Dicke verleihen oder auf diesen Oberflächen eine härtere Stahlsorte verwenden. BeiUNIKWir verwenden eine aufkohlende Wärmebehandlung, um alle Hohlraumwände gleichmäßig auf HRC58-62 zu härten. Die harte Oberfläche ist abriebfest und die Behandlungstiefe (ca. 2 mm) sorgt für eine gleichmäßige Verschleißschicht über jede Wand des Sechsecks. Dadurch wird der Differentialverschleiß verlangsamt und die Hohlraumgeometrie länger erhalten.

Fehler Nr. 2: Scharfe Innenecken

Das Problem

Ein sechseckiger Hohlraum hat zwölf Innenecken – sechs am oberen Rand und sechs am unteren Rand. Wenn diese Ecken als scharfe 90-Grad-Winkel bearbeitet werden, werden sie zu Spannungskonzentrationspunkten. Jeder Vibrationszyklus drückt die Belastung in diese scharfen Ecken. Das Metall an der Ecke verformt sich leicht und erholt sich dann wieder. Über Zehntausende von Zyklen führt diese wiederholte Belastung zu einer Verformung der Kavität. Durch die Verformung ändert sich der Abstand zwischen gegenüberliegenden Wänden, was zu Pflastersteinen führt, die auf einer Seite dicker und auf der anderen dünner sind.

Scharfe Ecken nutzen sich außerdem schneller ab als abgerundete Ecken. Eine scharfe Ecke hat weniger Metallmasse, um Stöße zu absorbieren. Sobald die Ecke durch Abnutzung abgerundet wird, ändert sich die Hohlraumform dauerhaft.

Die Lösung

Durch das Hinzufügen eines Radius an jeder Innenecke werden Spannungskonzentrationspunkte vermieden. Ein Radius von 3–5 mm ermöglicht, dass die Spannung um die Ecke herum fließt, anstatt dort hineinzustoßen. Der Hohlraum behält seine Form länger und die Pflastersteindicke bleibt auf allen sechs Seiten gleichmäßig.

Abgerundete Ecken verbessern zudem die Entformung. Beton löst sich sauberer von einer gekrümmten Oberfläche als von einer scharfen Kante, wodurch der Luftwiderstand verringert und der Verschleiß weiter verlangsamt wird.

Fehler Nr. 3: Ungleichmäßige Hohlraumtiefe auf der gesamten Formplatte

Das Problem

Eine sechseckige Fertigerform enthält typischerweise mehrere Hohlräume – zwei, drei oder vier pro Formplatte. Wenn die Formplatte selbst nicht vollkommen flach ist oder wenn die Hohlräume unterschiedlich tief bearbeitet sind, erzeugt jeder Hohlraum einen Pflasterstein mit unterschiedlicher Dicke. Diese Variante ist nicht richtungsabhängig (wie Fehler Nr. 1). Es ist positionell: Hohlraum eins produziert dicke Pflastersteine, Hohlraum drei produziert dünne Pflastersteine.

Die Ursache liegt oft in einer schlechten Bearbeitung oder einer unebenen Grundplatte. Billiganbieter können den Schritt des Glättens der Formplatte vor dem Schneiden von Hohlräumen überspringen. Andere verwenden abgenutzte CNC-Werkzeuge, die auf einer Seite der Platte tiefer schneiden als auf der anderen. Das Ergebnis ist eine inkonsistente Pflastersteindicke aus derselben Form.

Die Lösung

Jede Formplatte muss plan geschliffen werden, bevor eine Kavität bearbeitet wird. Die Maßtoleranz sollte über die gesamte Platte hinweg bei ±0,1 mm liegen. Die Hohlraumtiefe muss für jeden Hohlraum an mehreren Punkten – in der Mitte und an den Rändern – überprüft werden.

Bei UNIK verwenden wir CNC-Bearbeitung mit In-Prozess-Inspektion. Die Tiefe jeder Kavität wird beim Schneiden überprüft. Nach der Bearbeitung wird die vollständige Formplatte auf einem Koordinatenmessgerät (KMG) vermessen, um zu bestätigen, dass alle Hohlräume innerhalb der Toleranz liegen. Jede Abweichung über ±0,1 mm löst eine Nacharbeit aus.

So diagnostizieren Sie, welcher Fehler Ihre Produktion beeinträchtigt

Vorbeugung durch richtiges Formendesign

Ungleichmäßige Dicken sind bei sechseckigen Pflastersteinen nicht unvermeidlich. Drei Designpraktiken verhindern die meisten Probleme mit Dickenschwankungen:

1.Verwenden Sie eine aufkohlende Wärmebehandlung, um eine gleichmäßige Oberflächenhärte (HRC58-62) über alle Hohlraumwände hinweg zu erzeugen und so den unterschiedlichen Verschleiß zu verlangsamen.

2.Machen Sie an allen Innenecken Radien von 3–5 mm, um Spannungskonzentrationen und Verformungen zu vermeiden.

3. Halten Sie eine Toleranz von ±0,1 mm bei der Hohlraumtiefe und der Plattenebenheit ein, überprüft durch eine KMG-Inspektion.

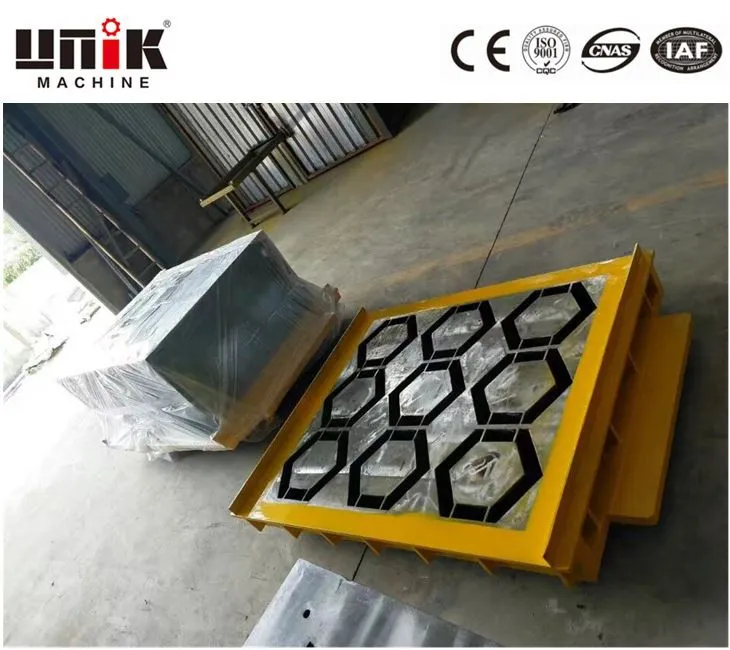

UNIK wendet diese Praktiken seit seiner Gründung im Jahr 2010 an. Das Unternehmen mit Sitz in Quanzhou, China, stellt Ziegelmaschinen und Betonformen für 28 Länder her. Die Produktpalette umfasst sechseckige Pflastersteinformen, Bordsteinformen, Blockformen und Hohlblockwerkzeuge.

Für sechseckige Fertigerformen, die Zyklus für Zyklus eine konstante Dicke erzeugen, umfassen die Spezifikationen 42CrMo-Stahl, Aufkohlungswärmebehandlung, Eckradien von 3–5 mm, eine Oberflächengüte von Ra 1,6 und eine Maßtoleranz von ±0,1 mm.
