In der Betonwarenindustrie werden Produktionsprozesse typischerweise in zwei scheinbar unabhängige Phasen unterteilt: Mischungsdesign und Auswahl des Formmaterials. Ersteres wird von Werkstoffingenieuren in Laboren durchgeführt, während letzteres von Produktionsabteilungen auf der Grundlage von Geräteparametern beschafft wird. Der wahre Schlüssel zur Bestimmung von Produktkosten und -qualität liegt jedoch in der Überbrückung der technischen Lücke zwischen diesen beiden Bereichen.

Das Design der Betonmischung ist kein fester Wert, sondern ein direkter Faktor für den Formverschleiß, die Lebensdauer und die Qualität der Oberflächenbeschaffenheit. Das Ignorieren der Zuschlagstoffeigenschaften, des Wasser-Zement-Verhältnisses und der Verdichtungsmethoden bei der Mischungskonstruktion kann dazu führen, dass bei der Wahl des Formmaterials die Fallstricke „unzureichende Härte“ oder „unzureichende Zähigkeit“ auftreten, was letztendlich zu häufigen Formwechseln oder Chargenfehlern führt.

Nachfolgend sind die spezifischen Auswirkungen von drei Kernfaktoren bei der Mischungsgestaltung auf die Auswahl des Formmaterials aufgeführt:

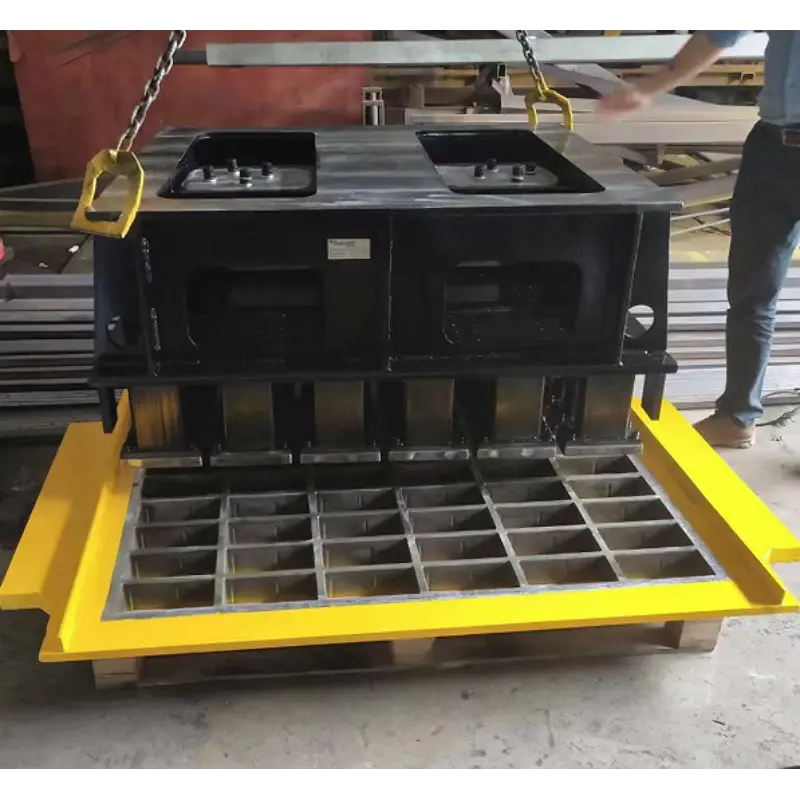

1. Gesamthärte und Abstufung: Bestimmung des „Verschleißschutzes“ von Formstahl

Die Zuschlagstoffe (Sand, Stein) im Beton sind die direkten „Schneidwerkzeuge“, die den Formenverschleiß verursachen.

Zuschlagstoffe mit hohem Siliciumdioxidgehalt/harte Zuschlagstoffe: Wenn bei der Mischungskonstruktion zerkleinerter Stein mit hohem Siliciumdioxidgehalt oder künstlicher Sand (mit scharfen Kanten) verwendet wird, ist dieSchimmelDie Hohlraumoberfläche ist starkem abrasivem Verschleiß ausgesetzt. In diesem Fall ist hochkohlenstoffhaltiger legierter Stahl mit tiefer Aufkohlung und Abschreckung unerlässlich, um sicherzustellen, dass die Oberflächenhärte HRC 58–62 erreicht, um Abrieb zu widerstehen.

Schlechte Zuschlagstoffabstufung: Bei einem Überschuss an feinen Zuschlagstoffen oder einer schlechten Abstufung nimmt die innere Reibung der Betonmischung deutlich zu, was zu einem starken Anstieg des Entformungswiderstands führt. Wenn die Form nur eine hohe Härte ohne ausreichende Zähigkeit aufweist (Kernhärte unter HRC 35–40), ist sie aufgrund der Spannungskonzentration bei wiederholten Ziehzyklen sehr anfällig für Risse.

2. Wasser-Zement-Verhältnis und Verdichtung Methode: Das „Entformungsproblem“ für Formen

Das Wasser-Zement-Verhältnis beeinflusst nicht nur die Festigkeit, sondern auch die Haftung des Betons auf der Formoberfläche.

Niedriges Wasser-Zement-Verhältnis (trockenharter Beton): Diese Mischung wird häufig für hochpräzise Blöcke verwendet und weist einen geringen Feuchtigkeitsgehalt und eine hohe Viskosität auf. Es erfordert eine extrem hohe Oberflächenglätte (Ra ≤ 1,6) und geeignete Entformungsschrägen am Formhohlraum. Wenn die Formoberfläche rau ist, haftet die Trocken-Hart-Mischung stark an, was beim Entformen zu Produktrissen oder zu ungewöhnlichem Verschleiß an der Arbeitsfläche der Form führen kann.

Hochfrequenz-Vibrationsverdichtung: Wenn die Mischungskonstruktion zur Verdichtung auf intensive Vibration angewiesen ist, muss die gesamte Form hochfrequenten Stößen standhalten. In solchen Fällen müssen bei der Materialauswahl spröde Werkzeugstähle vermieden und stattdessen Chrom-Molybdän-Legierungsstähle wie 42CrMo verwendet werden, um deren hervorragende Ermüdungsbeständigkeit zu nutzen, um einen Bruch des Formsubstrats zu verhindern.

3. Zementtyp und Zusatzmittel: Der „chemische Angriff“ auf Schimmelpilze

Dies ist ein leicht zu übersehender unsichtbarer Faktor.

Alkali-Aggregat-Reaktion und Korrosion: Bei der Verwendung von Zementen mit höherer Alkalität oder wenn Zusätze einen erhöhten Sulfidgehalt enthalten, können in feuchten und heißen Aushärtungsumgebungen leicht korrosive Stoffe entstehen. Wenn die Oberflächenverschleißschicht der Form Mikrorisse aufweist, breitet sich die Korrosion von der Oberfläche nach innen aus und beschleunigt den Ausfall des Substrats. In solchen Fällen erfordert die Formoberfläche korrosionsverstärkende Behandlungen oder die Auswahl spezieller Stahlsorten mit besserer Korrosionsbeständigkeit.

Brancheneinblick: Vom „reaktiven Formenaustausch“ zur „proaktiven Anpassung“

Als FormenbauerFujian Unik Mold Technology Co., Ltd. hat im Rahmen seiner Betreuung globaler Kunden festgestellt, dass 80 % der vorzeitigen Formausfälle (z. B. ungewöhnlicher Verschleiß und Rissbildung) nicht durch Stahlqualitätsprobleme an sich verursacht werden, sondern durch Unstimmigkeiten zwischen der Auswahl des Formmaterials und dem tatsächlichen Mischungsdesign des Kunden.

Daher sollten professionelle Formenlieferanten nicht nur standardisierte Produkte anbieten. Während der Auswahlphase sollten Hersteller proaktiv drei wichtige Informationen von Kunden einholen:

Aggregattyp und maximale Partikelgröße – um den Schweregrad des Verschleißes zu beurteilen.

Umformdruck und Vibrationsfrequenz – zur Ermittlung der erforderlichen Stahlzähigkeit.

Erwartete Tagesleistung und Gesamtlebensdaueranforderungen – auf der Grundlage der Kosten- und Präzisionsanforderungen vorzuschlagen, ob eine Doppelhärtebehandlung (harte Außenseite mit zähem Kern) oder ein Verbundbeschichtungsverfahren angewendet werden sollte.

Fazit: Das Design der Betonmischung stellt die „Nachfrageseite“ dar, während die Auswahl des Formmaterials die „Reaktionsseite“ darstellt. Nur durch die Umsetzung der physikalischen und chemischen Belastungen, die dem Mischungsdesign innewohnen, in spezifische Materialleistungsindikatoren (Härtegradient, Biegefestigkeit, Korrosionsbeständigkeit) können wir wirklich eine langfristige Stabilität der Produktpräzision erreichen und die Gesamtkosten optimieren. Die Beziehung zwischen Lieferanten und Kunden sollte über einfache Transaktionen hinausgehen und sich zu einer intensiven technischen Zusammenarbeit auf der Grundlage der Materialwissenschaft entwickeln.
