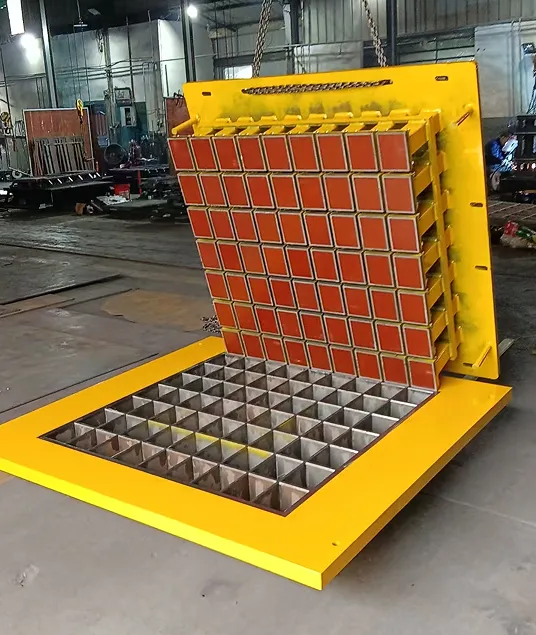

Formen für Zementblöcke: 5 kritische Parameter, die die Festigkeit und Oberflächenbeschaffenheit der Blöcke bestimmen

Bei der Herstellung vonZementblöckeDer Formprozess bestimmt direkt die Festigkeit, Maßhaltigkeit und Oberflächenerscheinung des Endprodukts. Eine schlecht entworfene oder hergestellte Form führt selbst bei gutem Beton zu ungeeigneten Blöcken. Hier sind 5 wichtige Parameter, die bei der Auswahl einer Form für Zementblöcke zu berücksichtigen sind.

1. Stahlsorte und Härte

Die Form widersteht Betonabrieb und hochfrequenten Vibrationen direkt. Minderwertiger Weichstahl führt zu einem schnellen Hohlraumverschleiß, was zu ungleichmäßigen Wandstärken und abgerundeten Kanten führt. Empfohlene Vorgehensweise: Wählen Sie wärmebehandelten (vergüteten) Formenstahl wie 45#-Stahl oder Werkzeugstahl, um eine Oberflächenhärte von 50–55 HRC zu erreichen. Dies gewährleistet Formstabilität über Hunderttausende Zyklen.

2. Entwurfswinkel

Der Entformungswinkel ist die leichte Verjüngung (typischerweise 1–3° pro Seite), die auf Hohlraumwände angewendet wird. Zu kleiner Entformungswinkel: Blockaden bleiben an den Ecken hängen oder splittern ab. Zu großer Entformungswinkel: Die Blockseiten werden nicht parallel, was sich auf die Stapelung auswirkt. Professionelle Hersteller berechnen den optimalen Winkel anhand der Blockhöhe, der Betonfeuchtigkeit und der Oberflächenbeschaffenheit. Durch CNC-Bearbeitung und Polieren erreichen einige Lieferanten (wie UNIK) Entformungswinkel von nur 0,5° und sorgen so für ein ausgewogenes Verhältnis zwischen einfacher Freigabe und Blockvertikalität.

3. Oberfläche der Kavität

Eine glatte Hohlraumoberfläche (Ra ≤ 0,8 μm) reduziert die Reibung zwischen Beton und Stahlwänden erheblich. Daraus ergibt sich:

Geringerer Entformungswiderstand, wodurch die Biegung des Kernstifts verringert wird

Eine dichte, feine Oberflächenoptik ohne zusätzliche Nachbearbeitung

Längere Intervalle zwischen den Formenreinigungen erhöhen die Produktivität

4. Ausrichtung der Kernstifte und Verschleißfestigkeit

Bei Hohlblocksteinen bilden Kernstifte die Hohlräume. Häufiges Problem: Falsch ausgerichtete Stifte führen zu einer ungleichmäßigen Wandstärke und schwächen dünne Wände. Lösung: CNC-Bearbeitung der Kavität und der Kernstift-Halteplatte unter Einhaltung einer Ausrichtungstoleranz von ±0,05 mm. Kernstifte können aufgekohlt oder hartverchromt sein, um Korrosion und Abrieb durch Zementpaste zu widerstehen.

5. Entlüftungsdesign

Beim Verdichten müssen Luft und Wasserdampf im Beton entweichen. Schlechte Entlüftung führt zu:

„Wabenmuster“ oder Nadellöcher auf der Blockoberfläche

Lokaler Sog beim Entformen, wodurch Risse entstehen Professionelles Design: Mikro-Entlüftungsnuten (0,2–0,5 mm tief), die an der Oberseite des Hohlraums oder an den Kernstiftwurzeln eingearbeitet sind, oder kleine Entlüftungslöcher. Dies verbessert die Oberflächendichte, insbesondere bei Beton ohne Setzmaß, erheblich.

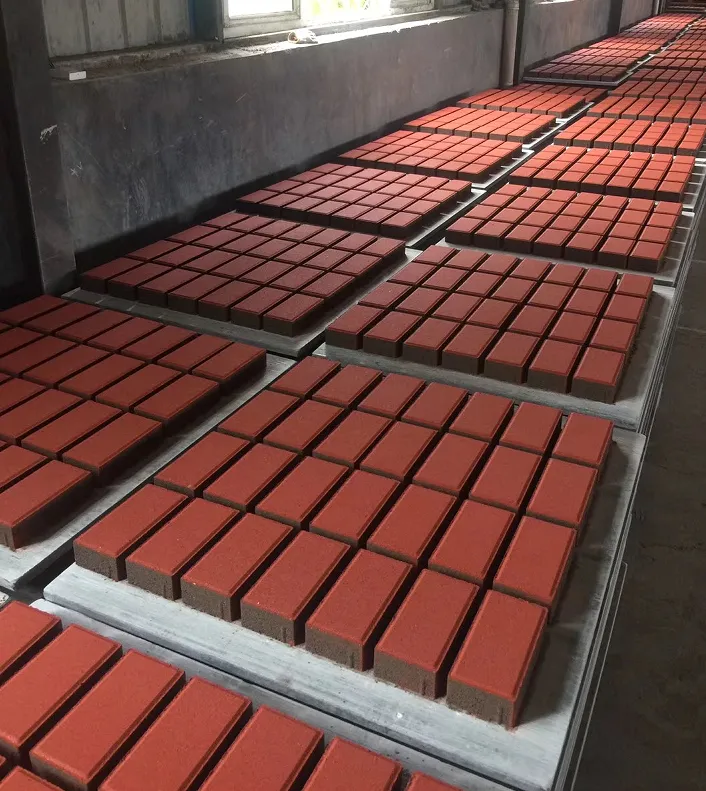

Zusammenfassung: Bei der Auswahl einer Form fürZementblöckeSchauen Sie nicht nur auf den Preis. Fragen Sie Ihren Lieferanten nach spezifischen Daten zur Stahlsorte, zur Wärmebehandlungshärte, zum Entformungswinkel, zur Oberflächenrauheit (Ra-Wert), zur Toleranz der Kernstiftausrichtung und zur Entlüftungsmethode. Eine gut parametrisierte Form ist mit höheren Vorlaufkosten verbunden, amortisiert sich jedoch innerhalb weniger Monate durch weniger Ausschuss, eine längere Lebensdauer der Form und eine höhere Blockqualität.
